低压变频调速系统

低压变频调速系统

系统介绍：

      本系统以瑞典ABB AC800系列变频器为主控设备，新开发的专用于提升设备的变频控制系统。该系统具有恒转矩、低速启动100％转矩、加速平稳可靠在整个循环中能有效限制或消除提升钢丝绳的弹性振动，保证到位停车准确度，误差不超过+-3cm。主回路为6脉动控制方式，能够在四象限按照预定的速度图和提升要求运行，完成提升机的加速、等速、减速运行的自动调节，具有过流、过压、欠压、过速等保护功能。并具有抑 制冲击电压、节能降噪、操作简单、维护方便优点。对于不同的提升机具有通用性，能连接不同的液压站。可以广泛的应用于会属矿和非会属矿的斜井巷道或峰井的提升，下放物料以及运送人员。

系统控制范围：

变频调速装置，主回路为6脉动；

(1)配置提升机专用软件，改善控制特性；

(2)全数字速度与电流双闭环控制；

(3)实现提升机四象限运行；

(4)可调斜率的加减速度给定值设定；

(5)起动防冲击控制、提升钢丝绳防振动功能(“s”型速度曲线给定，加速度变化率da／dt=0.4m／s3)，可调斜率个的加减速给定值的设定；

(6)预置起动力矩并与制动油压曲线可靠闭锁，防止起动时容器倒转；

(7)具有过流、过压、欠压、过速、堵转、绝缘检测等几十种保护功能。

系统控制方式：

    系统分为手动、自动两种控制方式。手动方式下操作人员可以自己调整速度，自动方式下给定运行信号后绞车自动加速到额定速度然后自动减速停车。配有新式主令控制器具有动作可靠，操作方便优点。UPS具有断电后持续给系统供电功能，系统能精 确的实现二级制动，双PLc设计现场联线快捷方便。

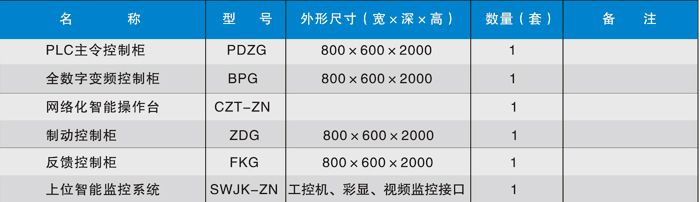

供货范围：
