提升机电控系统

提升机电控系统

系统介绍：

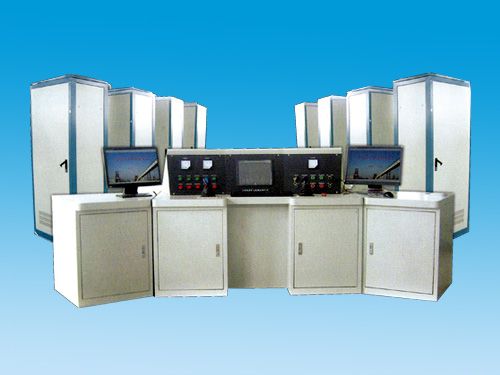

    TDK-系列交流提升机电控系统由主控台、电源柜(高压、低压)、换向柜(高压、低压、变频、直流调速)、继电器柜、动力制动柜可控硅调速柜、低频电源柜组成。主要控制环节采用两台高可靠性进口工业计算机，完善地解决了安全回路双线制问题。主要控制功能按冗余原则设计，电磁兼容性按GB／T17626(IEC801)进行设计和试验，面板显示用触摸式彩色液晶显示屏显示各种静态、动态提升参数和速度图、力图等各种工作曲线。配以我公司研制CL-1型可调闸动力制动模块等技术成果，形成的产品具有逻辑电路可编程、安全回路双线制、执行器件模块化、参数显示用彩屏、低频电源全数字、报警直观化、给定测速程序化、执行器件电子化八大特点。适用于矿山竖井、斜井等以绕线转子交流电动机拖动的各种型号提升机。在多绳、多水平、双机、斜井、多定位等复杂的运行场合，其优越的工作性能尤其突出。

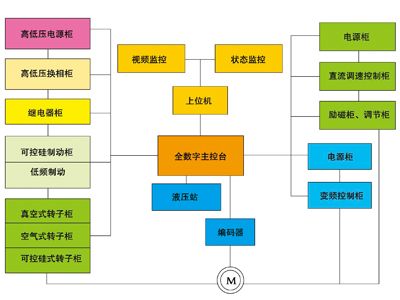

系统结构图：
