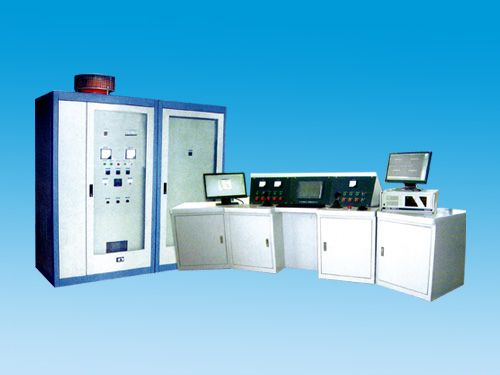

直流调速系统

直流调速系统

系统介绍：

    本电控系统采用德国西门子公司生产的6RA70系列全数字直流调速装置的控制单元作为晶闸管的触发装置或根据用户需要采用原装整流功率单元。根据用户需求，晶闸管装置可配置成单组6脉动、并串联12脉动。如选用12脉动，当一组晶闸管装置发生故障时，可切换为6脉动运行。这种配置对于直流电动机来说，性价比高，便于保养和维护，得到了广大用户的认可。主控、监控及安全保护系统选用三菱公司FX2N(或西门子公司原装S7)系列可编程控制器，采用双PLC控制形成网络系统，实现控制的智能化。

系统采用方案：

    直流提升机电控系统一般采用电枢或磁场可逆方案。我们根据客户的需要来选定相应的配置来满足客户的

要求。

  方案1：

单组6脉动直流调速电控设备，使用于电动机≤800kw以下的矿井提升机。

  方案2：

并联12脉动直流调速电控设备，使用于500kw≤电动机≤2500kw的矿井提升机。

  方案3：

串联12脉动直流调速电控设备，使用于500kw≤电动机≤2500kw的矿井提升机。

全数字调节系统的功能配置：

1、交流侧进线电压与整流变压器的二次侧电压相匹配；

2、设有交流侧过压保护；

3、带阻容吸收装置及主回路绝缘监测；

4、带快熔保护。

系统采用方案：

B、全数字调节系统可实现的功能：

1、手动、自动速度给定值；

2、起动防冲击控制(“s”型给定曲线)；

3、速度、电流双闭环系统；

4、具有错向保护功能；

5、过压、欠压保护；

6、设置系统参数功能；

7、轻重故障综合并参与控制；

8、自带为电动机磁场供电的调节功能；

9、故障自诊断功能(缺相、欠压、增转、欠磁等50种以上)；

10、快熔熔断显示。

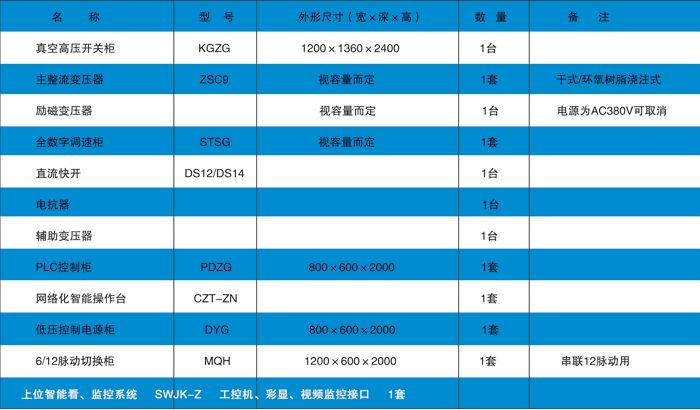

规格型号：
